OPAL GY

Venkovní duální PIR + MW pohybový detektor

Venkovní duální detektory OPAL poskytují vynikající venkovní ochranu pro budovy různých typů a použití. Tato zařízení budou také velmi dobře fungovat jako vnitřní ochrana v průmyslových zařízeních, kde převládají obtížné nebo zvláštní podmínky prostředí (například v halách, pod střechami). Detektory OPAL jsou vybaveny duální technologií (PIR + MW) v kombinaci s funkcí proti zamaskování pomocí mikrovlnné technologie. Duální technologie v kombinaci s algoritmem automatického přizpůsobení podmínkám prostředí, zajišťuje vysokou odolnost detektoru vůči falešným poplachům, a tedy stabilní provoz v náročných klimatických podmínkách, jako je déšť, sníh, sluneční záření a silný vítr. Změny okolní teploty jsou automaticky kompenzovány. Zařízení správně fungují v širokém rozsahu teplot od -40°C do +55°C.

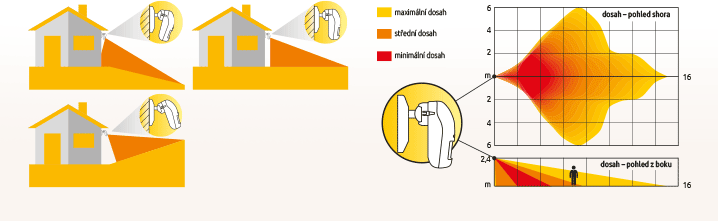

Detektor OPAL má detekční charakteristiku s úhlem 100 stupňů a dosahem více než 15 metrů. Detektor je vybaven podhledem, a tak jakýkoliv pokus o proklouznutí nebo poškození detektoru je detekován. Kromě toho je software detektoru navržen tak, aby se zabránilo vyvolání falešných poplachů pohybem drobných domácích zvířat.

K výrobě krytu detektorů se používá technologie dvousložkového vstřikování. Kombinací polykarbonátu a termoplastického elastomeru dojde k vytvoření krytu s IP54 odolného proti stříkající. Toto krytí chrání elektroniku detektoru před faktory, které mají na něj negativní vliv. Kryt detektoru se také vyznačuje vysokou mechanickou pevností a odolností vůči UV záření. K dodatečné ochraně zařízení proti povětrnostním vlivům a znečištění, můžete namontovat ochrannou stříšku HOOD C (bílá) nebo HOOD C GY (šedá) na kryt detektoru.

Konstrukce detektorů OPAL umožňuje montáž přímo na rovný povrch. Pokud má být detektor nakloněn vertikálně nebo horizontálně, můžete použít speciální úhlový nebo kulový držák ze sady BRACKET C (bílý) nebo ze sady BRACKET C GY (šedý) a také sada BRACKET E.

Pro zvětšení vzdálenosti detektoru od zdi, a to i o desítky centimetrů, je vhodné použít modulární držák BRACKET E.

Detektor OPAL je dostupný ve dvou barevných provedeních: bílý (OPAL) a šedý (OPAL GY).

  • duální technologie: PIR a MW
  • anti-masking v mikrovlnném provedení
  • nastavení citlivosti detekčních cest pomocí tlačítek na desce elektroniky
  • kryt z polykarbonátu odolný vůči stříkající vodě, IP54
  • tamper ochrana proti otevření a odtržení
  • digitální teplotní kompenzace pro správnou funkci detektoru v rozsahu pracovních teplot -40°C až +55°C
  • lze použít ve zhoršených povětrnostních podmínkách (déšť, sníh, sluneční záření a silný vítr)
  • vysoká odolnost vůči falešným poplachům algoritmem automatického přizpůsobení
  • podhled
  • imunita vůči malým zvířatům
  • nízká spotřeba
  • lze montovat přímo na rovný povrch nebo volitelně pomocí držáku:
    • sada BRACKET C:
      • držák úhlového typu: pevný úhel 45°
      • držák kulového typu: nastavitelný do 60° vertikálně a do 90° horizontálně
    • sada BRACKET E :
      • BRACKET E-1 (GY) – tělo pro přichycení vložek BRACKET E-2B
      • BRACKET E-2B (GY) – vložka pro montáž venkovních detektorů série OPAL
      • BRACKET E-3 (GY) – distance 30 mm umožňující oddálení detektoru od stěny nebo stropu
      • BRACKET E-4 (GY) – základna 20 mm
      • BRACKET E-5 (GY) – kulový držák pro venkovní detektory série OPAL: nastavitelný vertikálně 60° a horizontálně 90°
      • BRACKET E-6 – tamper senzor s NO/NC kontaktem a 500 mm dlouhým kabelem







OPAL GY
Skutečný vzhled produktů se může lišit od produktů zobrazených na obrázcích. Popisy produktů mají pouze informační charakter.

Dokumentace

manuál
datum aktualizace: 2021-05-12
915 KB
Rychlý instalační manuál
datum aktualizace: 2020-04-27
454 KB
manuál
datum aktualizace: 2019-11-04
1.12 MB

Certifikáty

EU PROHLÁŠENÍ O SHODĚ
datum aktualizace: 2024-06-17
115 KB

Technická data

Napájecí napětí (±15%)
12 V DC
Detekovatelná rychlost pohybu
0,3...3 m/s
Rozsah pracovních teplot
-40...+55 °C
Doporučená montážní výška
2,4 m
Proudová spotřeba v klidu
12 mA
Max. proudová spotřeba
20 mA
Maximální relativní vlhkost
93±3%
Rozměry
65 x 138 x 58 mm
Třída prostředí dle EN50131-5
IIIa
Doba signalizace poplachu
2 s
Shoda s normami
EN50131-1, EN 50131-2-4, EN50130-4, EN50130-5
Frekvence mikrovlny
24 GHz
Stupeň zabezpečení dle EN50131-4
Stupeň 2
Doba startovacího režimu
40 s
Stupeň krytí IP
IP54
Hmotnost detektoru (bez držáku)
174 g
Poplachové výstupy (NC relé, odporová zátěž)
40 mA / 24 V DC
Tamperové výstupy (NC)
100 mA / 30 V DC
Výstupy zamaskování (NC relé, odporová zátěž)
40 mA / 24 V DC
Odporová zátěž kontaktu (poplachový výstup)
34 Ω
Odporová zátěž kontaktu (výstup antimaskingu)
34 Ω
